产品概述
232 422 485 PRO (CA, Active)
- 采用原装SP3232，SP3485，性能稳定，达工业级设计标准。
- 该模块实现了232信号与RS485/RS422信号的互转。板载自动收发转换电路，无需“收-发”控制，使两端接口通信更加快速稳定。
- 采用标准DB9和5.08mm标准接线座，插拔顺畅，坚固可靠。
- 电路仅采用5V供电的方式。
- 模块工作时需在485/422端接入电源电压。
- 带独立的电源隔离和信号隔离电路。
- 板载数字隔离器，具有出色的性能特征和可靠性，可进行信号隔离，使传输的信号更加稳定。
- 板载DC/DC电源隔离，可提供稳定的隔离电压以及输出短路保护，隔离端无须额外供电。
- 232端具备过流保护、浪涌保护功能。可确保电流和电压稳定输出，抗冲击能力强。
- RS485/422端带有过流保护、浪涌保护、雷击气体放电保护电路。
- 板载TVS(瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，保护后方电路与设备。
- 板载自恢复保险丝，可确保电流和电压稳定输出，防过流过压以及静电放电，抗冲击能力强。
- 板载GDT气体放电管，可以利用放电管将强大的雷电流泄放入大地，使后续电路及设备避免受到浪涌冲击而损坏。
- 板上预留120R终端电阻焊盘，可增加信号传输的稳定性，降低干扰。
- 波特率支持范围：
- RS422：≤2M bps（自收发测试，实际使用时需参考两端设备波特率范围）
- RS485：≤2M bps（非标准值，实际使用时需参考两端设备波特率范围）
- 板载两个LED指示灯，用于指示电路信号工作状态。
- 232端指示灯：232端接收信号指示灯，即信号流向为232 -> 485/422时，该LED闪烁。
- 422/485端指示灯：422/485端接收信号指示灯，即信号流向为485/422 -> 232时，该LED闪烁。
- 铝合金外壳，氧化磨砂处理，精准开孔，牢固耐用、工艺精美。
232 422 485 PRO (CB, Active)
- 采用原装SP3232，SP3485，性能稳定，达工业级设计标准。
- 该模块实现了232信号与RS485/RS422信号的互转。板载自动收发转换电路，无需“收-发”控制，使两端接口通信更加快速稳定。
- 采用标准DB9和5.08mm标准接线座，插拔顺畅，坚固可靠。
- 电路仅采用5V供电的方式。
- 模块工作时需在232端接入电源电压。
- 带独立的电源隔离和信号隔离电路。
- 板载数字隔离器，具有出色的性能特征和可靠性，可进行信号隔离，使传输的信号更加稳定。
- 板载DC/DC电源隔离，可提供稳定的隔离电压以及输出短路保护，隔离端无须额外供电。
- 232端具备过流保护、浪涌保护功能。可确保电流和电压稳定输出，抗冲击能力强。
- RS485/422端带有过流保护、浪涌保护、雷击气体放电保护电路。
- 板载TVS(瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，保护后方电路与设备。
- 板载自恢复保险丝，可确保电流和电压稳定输出，防过流过压以及静电放电，抗冲击能力强。
- 板载GDT气体放电管，可以利用放电管将强大的雷电流泄放入大地，使后续电路及设备避免受到浪涌冲击而损坏。
- 板上预留120R终端电阻焊盘，可增加信号传输的稳定性，降低干扰。
- 波特率支持范围：
- RS422：≤2M bps（自收发测试，实际使用时需参考两端设备波特率范围）
- RS485：≤2M bps（非标准值，实际使用时需参考两端设备波特率范围）
- 板载三个LED指示灯，用于指示电路信号的收发状态。
- PWR灯：红色，电源指示灯
- TXD灯：绿色，232数据发送指示灯，数据流向:RS422/485->232
- RXD灯：蓝色，232数据接收指示灯,数据流向:232->RS422/485
- 导轨式 ABS 环保外壳，体积小巧，安装方便，性价比高美。
注意
- 232转485：485为半双工通信，本模块虽可以实现双向的通信，但不能在两个方向上同时进行，须轮流交替地进行。即使 RS232为全双工通信，也不能同时收发；也就是说，通信信道的每一端都可以是发送端，也可以是接收端，但同一时刻里，信息只能有一个传输方向。
- 232转422：422为全双工通信，本模块可实现RS232信号与422信号在两个方向上同时进行，互不干扰，且收发无需手动控制，方便高效。
硬件连接
- 充分考虑485/422接口的防雷设计和抗干扰设计，在野外长距离传输时，将模块的“接大地”端接入大地，可以起到很好的抗干扰和防雷的作用，使485/422通信更安全；室内短距离传输时可以不接入大地。

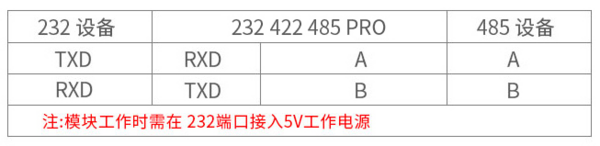

- 232 转 485 模式
- 232 转 422 模式
数据手册
|
